Что входит
- перенос проектных осей
- монтаж несущих направляющих
- установка реек
- оформление стыков и краёв
Потолочные системы · монтаж
Монтаж кубообразной рейки
Выразительный линейный потолок для интерьеров, где архитектурная геометрия является частью проекта.
Передать данные объекта ↗
реализованный объект «СерГал»О системе
Проектная логика до начала монтажа.
Кубообразная рейка — открытая потолочная система из объёмных профилей П-образного сечения, установленных с заданным шагом. В отличие от плоской рейки, здесь работает не поверхность, а ребро: потолок читается как ритм вертикальных элементов, а не как плоскость.
Это архитектурное решение. Его выбирают, когда потолок должен участвовать в композиции пространства: лобби бизнес-центров, торговые галереи, рестораны и фуд-холлы, шоурумы, входные группы. За счёт шага между профилями сохраняется свободный доступ к инженерным системам.
Восприятие системы сильно зависит от угла обзора: при взгляде вдоль профилей потолок выглядит почти сплошным, поперёк — открытым. Это свойство используют осознанно, поэтому направление раскладки определяется не удобством монтажа, а тем, откуда на потолок будут смотреть.
01
лобби
02
ритейл
03
рестораны
04
офисы и переговорные

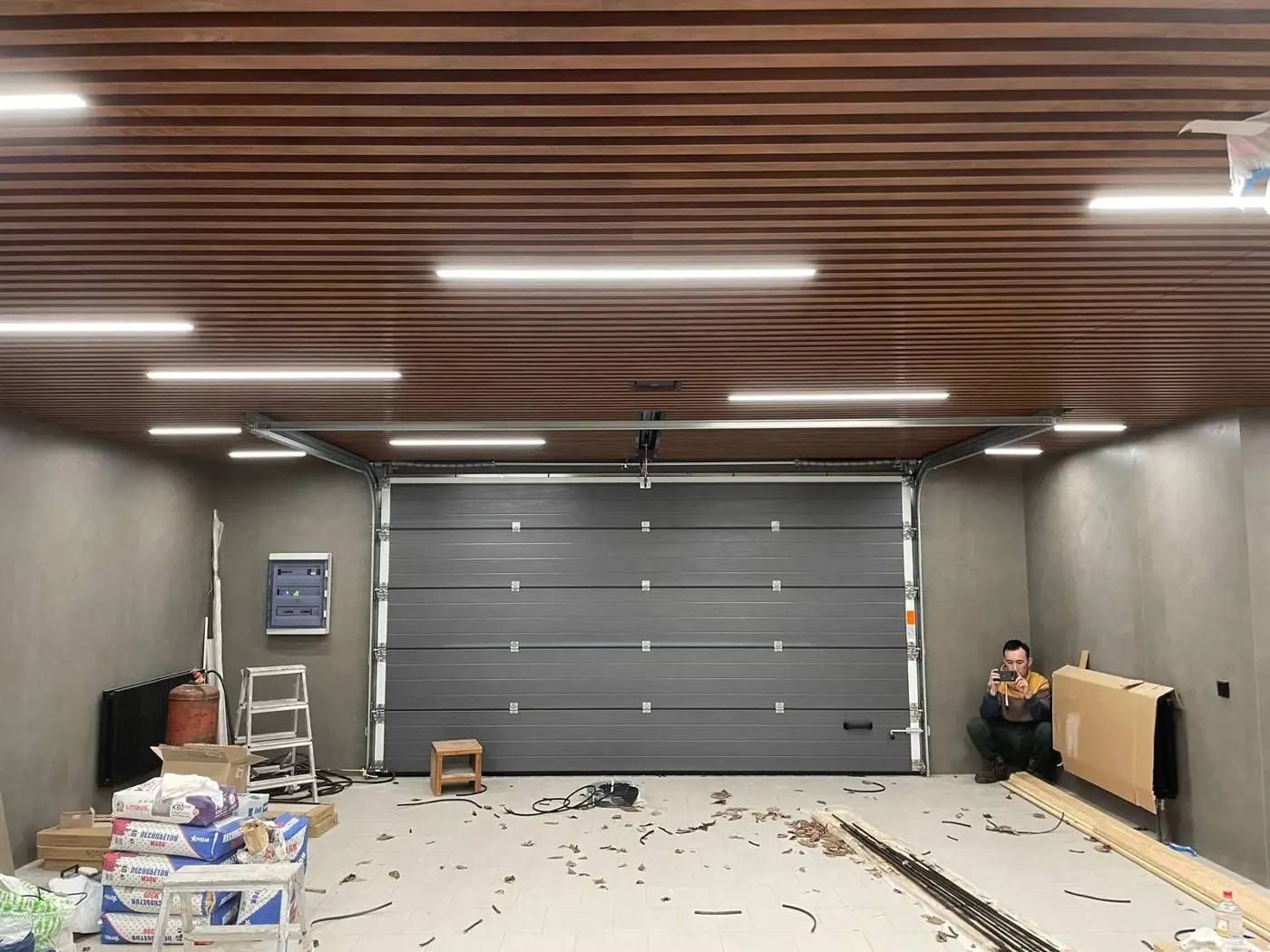

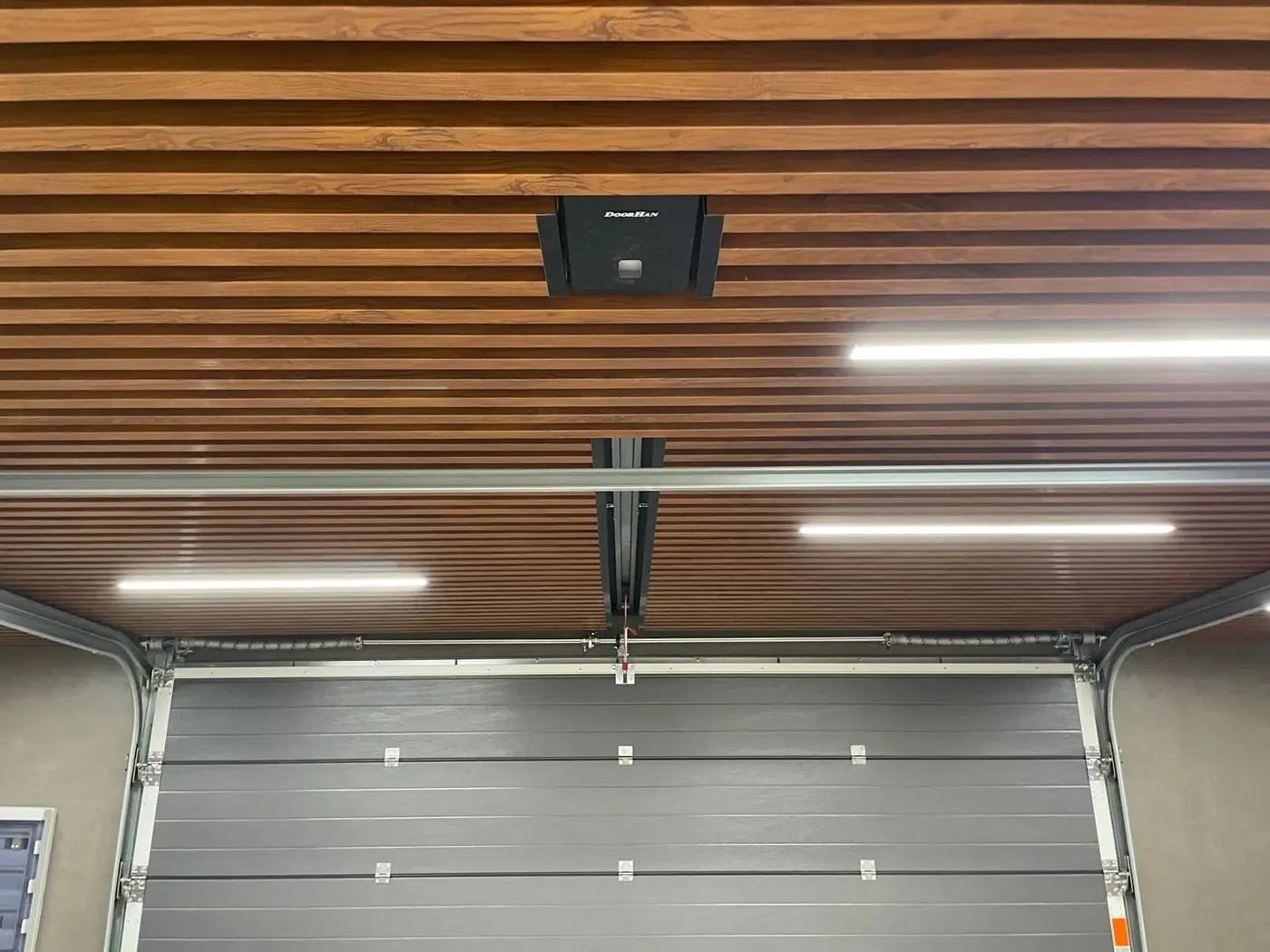

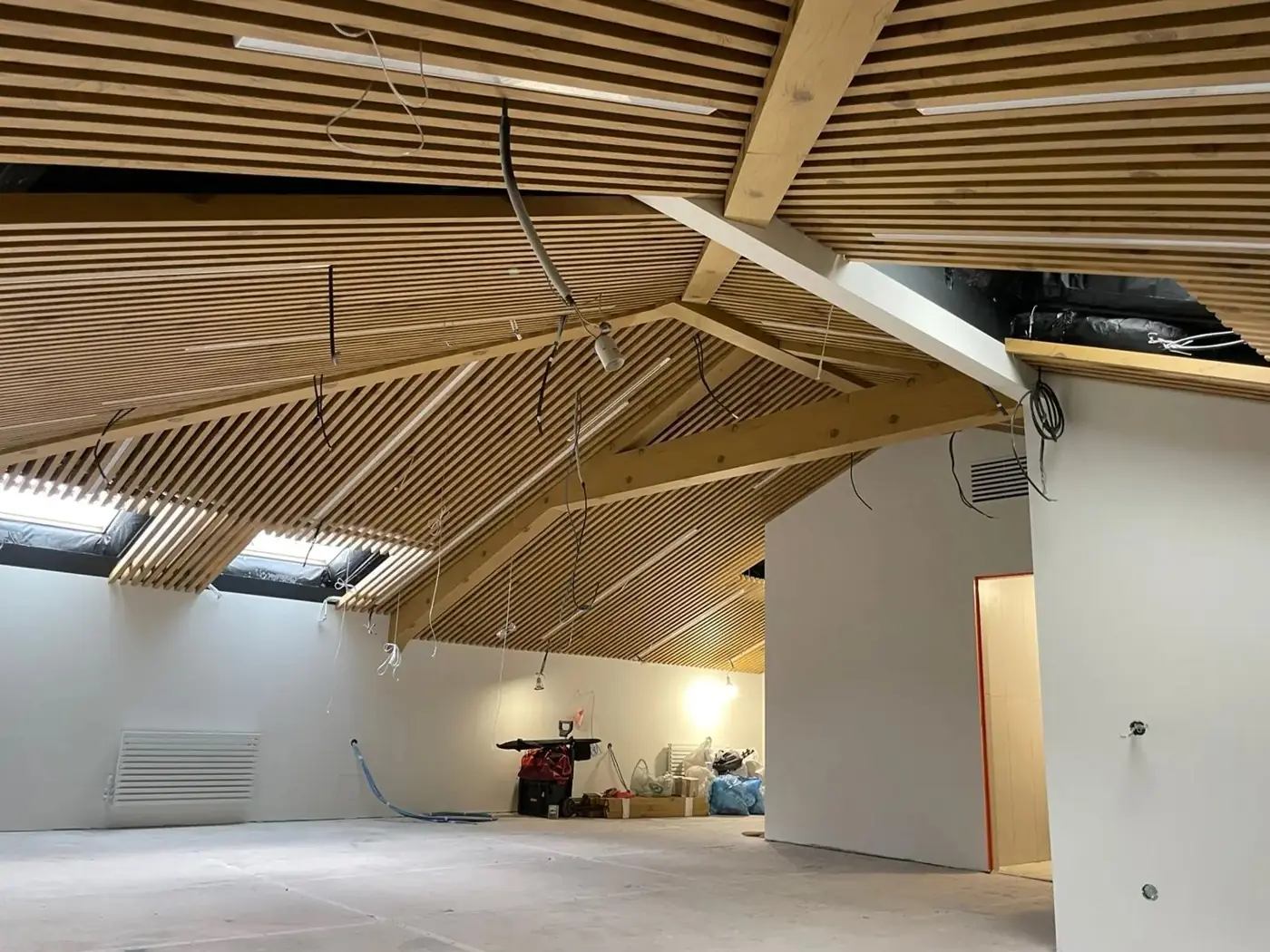

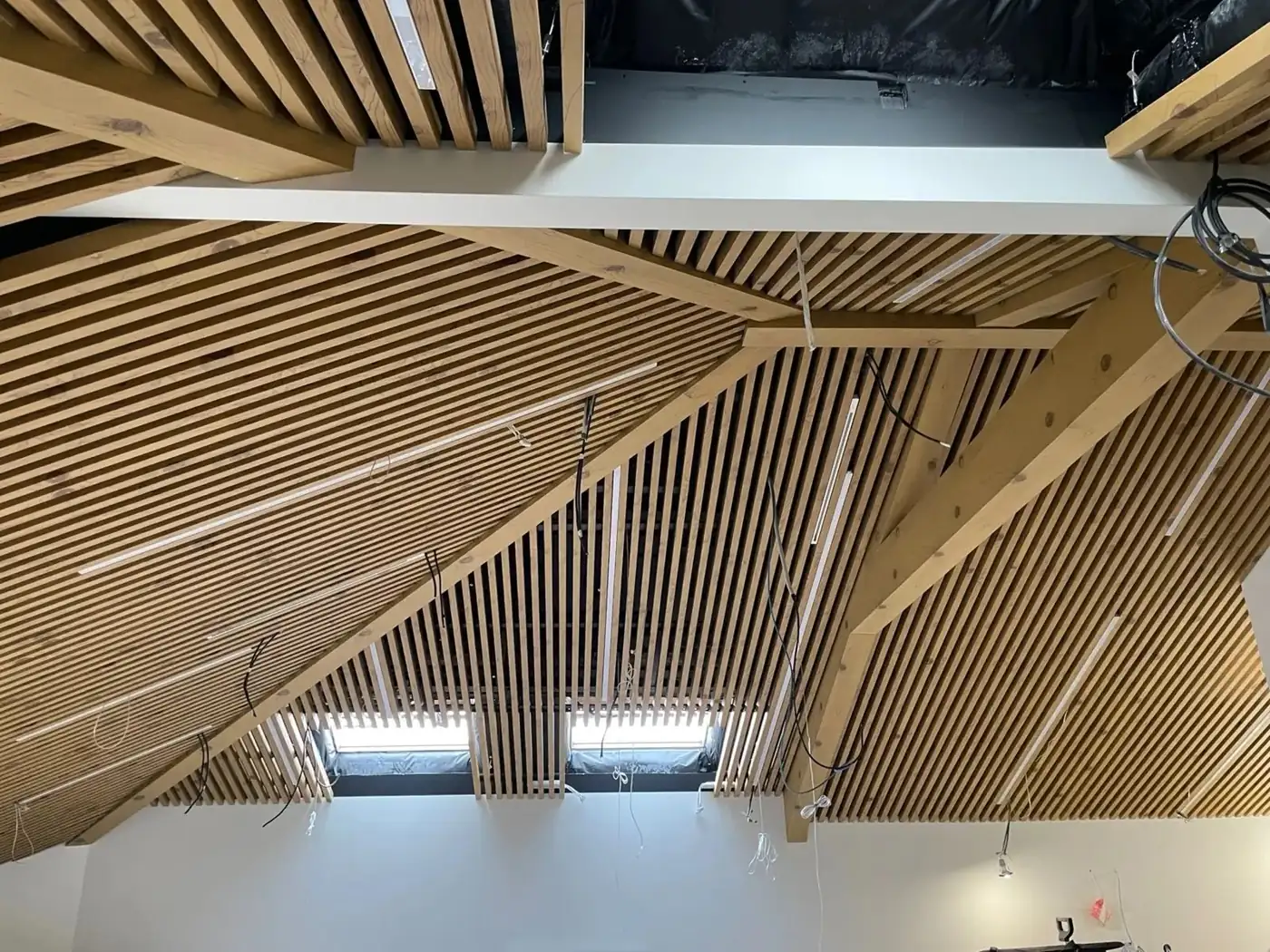

Реализованные объекты
Как это выглядит на площадке.
Исполнения
Одна система — разные решения.
| Решение | Как выглядит | Где применяют |
|---|---|---|
| Равномерный шаг | Одинаковое сечение и постоянный интервал по всей площади | Основной вариант для галерей, коридоров, торговых зон |
| Переменный шаг | Интервал меняется по зонам | Зонирование больших залов без перегородок |
| Разная высота профиля | Профили разной высоты в одной плоскости | Создание рельефа и акцентных участков |
| Комбинация с закрытыми участками | Открытая рейка чередуется с глухими зонами | Скрытие технических участков без смены системы |
| Криволинейная раскладка | Профили следуют по радиусу | Лобби и общественные пространства сложной формы |
Параметры
Что задаётся до закупки и монтажа.
| Параметр | Типовые значения | На что влияет |
|---|---|---|
| Сечение профиля | от 30×40 до 100×100 мм и крупнее | Массивность рисунка и вес конструкции |
| Шаг установки | от 50 до 200 мм и больше | Степень закрытости при взгляде под углом |
| Длина профиля | до 4–6 м, под заказ длиннее | Количество стыков на пролёте |
| Материал | алюминий | Вес и коррозионная стойкость |
| Несущая система | специальные стрингеры под сечение профиля | Совместимость: обычная реечная шина не подходит |
| Покрытие | порошковая окраска по RAL, под дерево, металлизированные | Внешний вид и сочетание с интерьером |
В составе задачи
Сначала проверяем исходные данные.
Что нужно для расчёта
- раскладка
- сечение и шаг реек
- длины элементов
- схема инженерных систем
От чего зависит стоимость
- шаг и высота реек
- длина пролётов
- сложность раскладки
- количество примыканий
Порядок работ
Как идёт монтаж на объекте.
- 01
Перенос проектных осей
Раскладка привязывается к архитектурным осям помещения, а не к ближайшей стене. У открытой системы с крупным шагом ошибка привязки читается по всему залу.
- 02
Подготовка запотолочного пространства
Между профилями видно перекрытие и коммуникации. До монтажа они приводятся в порядок и, как правило, окрашиваются в тёмный цвет — после установки профилей доступ ограничен.
- 03
Отбивка уровня и периметр
Выносится отметка потолка с учётом самого низкого элемента запотолочного пространства, монтируется периметральный профиль.
- 04
Подвесы и несущие шины
Устанавливаются подвесы и стрингеры под конкретное сечение профиля. Шаг подвесов определяется весом системы: крупное сечение тяжелее плоской рейки.
- 05
Монтаж профилей
Профили устанавливаются с выдержанным шагом. Интервал контролируется шаблоном, а не на глаз: расхождение в пару миллиметров накапливается и к концу зала становится видимым.
- 06
Стыки и торцы
Стыки профилей по длине разносятся вразбежку, торцы закрываются заглушками. На открытой системе внутренняя полость профиля видна снизу.
- 07
Интеграция освещения
Светильники размещаются между профилями или интегрируются в систему. Схема согласуется до монтажа: перенос светильника после установки требует демонтажа участка.
Стоимость
Из чего складывается расчёт.
Стоимость монтажа считается по данным объекта: сечение профиля и шаг, схема раскладки, площадь, рабочая высота и количество примыканий. Ориентировочную вилку назовём после просмотра исходных данных.
| Фактор | Как влияет на объём работ |
|---|---|
| Шаг установки | Малый шаг — кратно больше профилей на ту же площадь |
| Сечение профиля | Крупное сечение тяжелее и требует более частых подвесов |
| Длина пролётов | Влияет на количество стыков и требования к несущей системе |
| Сложность раскладки | Переменный шаг, разная высота и радиусы считаются отдельно |
| Подготовка запотолочного пространства | Окраска перекрытия и трасс — отдельный объём до монтажа |
| Рабочая высота | Определяет способ доступа и скорость работ |
| Количество примыканий | Колонны, балки, витражи, стыки со смежными системами |
| Интеграция света | Число светильников и способ их крепления |
На что смотреть
Ошибки, которые дорого исправлять.
Шаг выставляли на глаз
Погрешность в один-два миллиметра на профиль накапливается вдоль зала и к противоположной стене превращается в заметное расхождение. Шаг задаётся шаблоном на каждом стрингере.
Запотолочное пространство не подготовили
Между профилями видно перекрытие, лотки и крепёж. Без окраски в тёмный цвет система теряет глубину и выглядит незавершённой, а красить после монтажа неудобно и дорого.
Взяли стрингер от обычной рейки
Кубообразный профиль требует своей несущей системы под конкретное сечение. Попытка смонтировать его на шину от плоской рейки заканчивается заменой каркаса.
Направление выбрали от удобства монтажа
Система по-разному выглядит вдоль и поперёк. Если направление выбрано без учёта основного вида — от входа, с эскалатора, из зала — эффект теряется.
Важно
Не заменяем проект догадками.
Перед выходом на объект уточняются используемая система, основание, высотные отметки, примыкания и взаимодействие со смежными работами. Технические параметры и состав конструкции принимаются из подтверждённой документации.
Если исходных данных пока мало, можно начать с фотографий, примерной площади и описания задачи. После первичного просмотра мы обозначим, каких данных не хватает для предметного расчёта.
Частые вопросы
Чем кубообразная рейка отличается от обычной реечной системы?
Формой профиля и принципом восприятия. Плоская рейка образует поверхность, кубообразная — ритм объёмных рёбер с промежутками. Это разные визуальные задачи и разные несущие системы.
Скрывает ли такая система коммуникации?
Частично и в зависимости от угла обзора: вдоль профилей потолок выглядит закрытым, поперёк и снизу запотолочное пространство просматривается. Его обычно окрашивают в тёмный цвет.
Какой шаг выбрать?
Чем меньше шаг, тем плотнее рисунок и тем сильнее эффект закрытой плоскости при взгляде под углом. Выбор зависит от высоты помещения и того, откуда на потолок смотрят. Лучше оценивать по образцу на объекте.
Подходит ли система для помещений с низким потолком?
Объёмный профиль визуально снижает высоту. В невысоких помещениях берут меньшее сечение и больший шаг либо рассматривают плоскую рейку.
Как обслуживать инженерные системы?
Доступ свободный между профилями по всей площади — снимать ничего не требуется. Это одно из практических преимуществ открытых систем.
Можно ли сделать раскладку по радиусу?
Да, часть систем допускает криволинейный монтаж. Это отдельная задача: нужны гнутые стрингеры, а радиус и раскладка согласуются на этапе проекта.
Работаете ли вы с материалом заказчика?
Да. Если профиль и несущая система уже закуплены или идут от вашего поставщика, берём монтажную часть. До расчёта уточняем производителя, сечение, шаг и комплектацию.
